磷酸鐵鋰電池恒溫恒濕凈化車間

磷酸鐵鋰電池與正極材料廠恒溫恒濕凈化車間

1 工程概況

該磷酸鐵鋰電池和正極材料廠占地面積 25 畝。按功能可劃分為五個區域，磷酸鐵鋰電池車間為二層鋼結構廠房，總面積 3600 平方米；磷酸鐵鋰正極材料車間為單層鋼結構廠房，總面積 1800 平方米；配套設施區域位于車間南側，面積為 400 平方米；實驗和辦公樓位于車間東側，框架結構，面積為 2500 平方米；生活區位于車間東南側，面積為 3700平方米。

2 設計參數

2. 1 室外設計參數

室外設計參數在當?shù)貧庀蟛块T數據的基礎上附加安全裕度：夏季大氣壓為101. 15kpa，環境參數按最大干球溫度為 36℃，相對濕球 95%，絕對含濕量為31. 7g/kg。

2. 2 室內設計參數

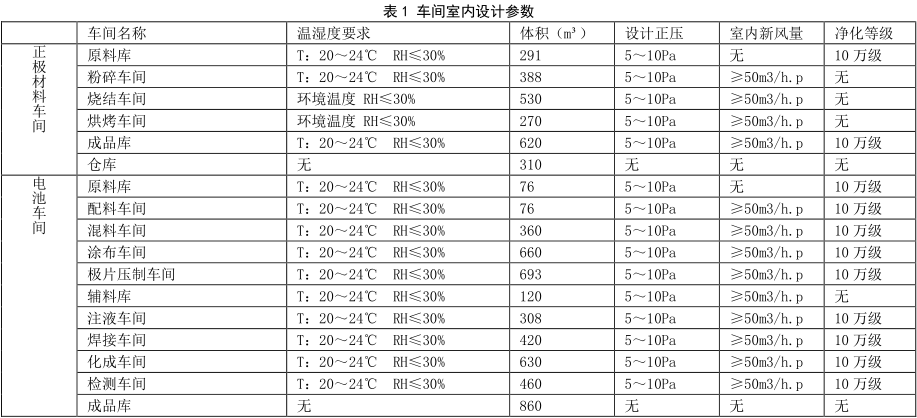

磷酸鐵鋰正極材料車間、電池車間設計參數（見表 1）：

車間內的發熱量主要來自輕度勞動強度產熱（100w/h. p）、外圍護結構綜合熱負荷（140w/㎡）和室外環境溫度（冬季熱補償按夏季熱負荷 60%設計）；產濕量主要來自著隔濕服戴口罩下人員輕度勞動強度產濕（100g/h. p）、人員開門濕氣交換 1m3/h 次、人員進出次數按 2h/次。為提高空氣品質，在可能產生酸性有機氣體的車間（如涂布車間、燒結車間和化成車間），設計單向工藝排風。

3 恒溫恒濕系統設計及設備選擇

3. 1 恒溫恒濕系統設計

由表 1 得出該廠車間需控制溫濕度的房間體積為7072立方米，需10 萬級凈化的房間體積為4594 立方米，且溫濕度控制同時系數較高。該車間樓層凈高為5. 7米，有充足的空間安裝風管，南側有為配套設備預留的空間和電源，因此，設計三臺組合式轉輪除濕機組，配合 8 臺風冷式冷水機組。

由于車間為鋼結構廠房，為了達到密閉要求，車間內部隔斷全部采用 50mm 厚聚苯泡沫板， 搭接處全部采用陰陽角方式封堵。

3. 2 設備選擇

經過除濕體積與風量計算，正極材料車間選用一臺組合式轉輪除濕機。該機組總制冷量242. 35kw、總除濕量128388g/h、新風量 1800m3/h、設計換氣次數：14 次/小時，設置初、中、 高三級凈化系統。冷水源為一臺制冷量 325kw的冷水機組。

電池車間一層選用一臺組合式轉輪除濕機。該機組總制冷量175. 02kw、 總除濕量 96384g/h、 新風量 1500m3/h、設計換氣次數：14次/小時，設置初、中、高三級凈化系統。

冷水源為一臺制冷量 91. 2kw的冷水機組。電池車間二層選用一臺組合式轉輪除濕機。該機組總制冷量 312. 41kw、總除濕量 172828. 80/h、新風量 2500m3/h、設計換氣次數：14次/小時，設置初、中、高三級凈化系統。冷水源為一臺制冷量 325kw 的冷水機組。

4 主要經濟、技術指標

該廠恒溫恒濕系統夏季冷負荷為1470. 98kw；冬季熱負荷為1540. 78kw。建筑面積平均冷負荷指標為137w/㎡，平均熱負荷指標為 150 w/㎡。系統風管采用鍍鋅鐵皮現場加工，設計風速 7. 5m/s，采用初、中、高三級過濾模式。

5 工程設計節能創新與特點

該工程恒溫恒濕系統設計主要包括生產車間、庫房、料倉恒溫恒濕和車間辦公室舒適性保障兩部分。在針對生產車間、庫房、料倉設計時，結合生產工藝的特點，實現資源重復利用、 降低能耗是本次恒溫恒濕系統設計的主要?jiǎng)?chuàng)新點。

此外，由于廠區所在地區四季分明，且夏季濕度較高，恒溫恒濕系統必須按照最惡劣的天氣參數設計。如何能在滿足生產環境要求的情況下，最大程度的降低能耗是本次設計的難點。

5. 1 組合式轉輪除濕機變頻系統

經計算，本次設計的恒溫恒濕系統額定總功率為 481kw，其中電動機額定總功率為 95kw，再生加熱段額定總功率為170kw；冷水機組額定總功率為 114kw。

結合組合式傳輪除濕機的除濕原理，針對電動機加裝變頻系統（原理圖見圖 1）可以在效果和節能兩個方面實現雙贏。

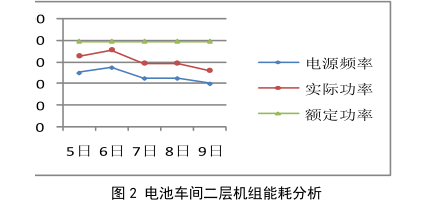

針對夏季時的惡劣天氣，變頻器全頻運行，機組滿負荷運轉；冬季氣溫和濕度較低時，變頻器降頻運行，機組運轉只需滿足生產工藝要求即可，表 2 是電池車間二層機組 2014年 12 月21日至25日的能耗曲線（室外溫度-3-5℃、濕度50%-60%、每日運行10小時）。

經統計，在2014年12月21日-2014年12月25 日期間，電池車間二層機組實際用電量為 3060kwh；如機組電動機全頻工作，實際用電量為 3945kwh。由此可得，加裝變頻系統后， 恒溫恒濕系統的能耗降低了 22. 4%。

5. 2 真空燒結爐熱回收再熱系統

真空燒結爐是磷酸鐵鋰正極材料生產的關鍵設備。該設備額定功率為 270kw，在燒結完成后，爐膛溫度為 650℃，且需在 6 小時內以水冷的方式降溫至 40℃后，才能進行后續操作， 在連續生產的情況下，該部分熱能相當可觀。

針對真空爐冷卻系統的熱回收，采用了與恒溫恒濕機組循環水系統并網的方案。在熱回收系統開啟的情況下，恒溫恒濕機組完全可以關閉冷水機組和再生加熱段，由熱回收系統提供熱源。熱回收系統供回溫差設計為 7℃，實際運行時，一般不需要調節供水溫度， 如在秋季時，因循環水溫太高，濕度無法控制，可以在供水管道上加裝比例調節閥。

6 恒溫恒濕系統運行效果

該工程恒溫恒濕系統運行調試一次成功，各生產車間的溫濕度控制精度、均勻度均達到了生產工藝要求。為了體現恒溫恒濕系統的節能效果，工廠在滿負荷生產的情況下，分別對恒溫恒濕系統的能耗進行了統計。從對比的運行條件看，恒溫恒濕系統能耗最高的時間是夏季， 總負荷達到了355. 9kw；能耗最低的時間是1月份，總負荷為171. 8kw，未開啟變頻系統和熱回收系統時的負荷為248. 6kw，能耗降低了30. 9%，預計每年可節約電費103680元。

7 結論

從近一年的運行負荷來看，本次設計的恒溫恒濕系統，在夏季處于滿負荷運行狀態。 在 7 月 中旬出現過表顯濕度達到 29. 7%的情況，經過降低循環水水溫等措施，濕度穩定在28. 6%。 在冬季，由于室外濕度較低，恒溫恒濕機組主要起到恒溫的作用，通過降低電源頻率和降低再生加熱溫度，能耗降低了22%；通過燒結車間的熱回收系統，轉輪的熱源由真空燒結爐的循環水供給，與恒溫恒濕機組配套的冷水機組基本可以關閉，使得能耗較低了8. 9%，與傳統的恒溫恒濕系統相比，其節能的經濟效益和社會效益顯著。
